Branchement chaIne stereo Pioneer

[Marie-france]

Bonjour,
J'ai ressorti ma vieille chaîne stéréo Pioneer. Je crois que j'ai égaré quelques éléments et donc je viens vous demander quel genre "d'embout" il faut pour relier ce "truc" :


(13.07 Kio) Téléchargé 1281 fois

à l'arrière de ma chaîne:

Arrière chaîne.JPG (45.1 Kio) Vu 5221 fois

Je vous remercie

[Mathieu79]

Bonjour,

Sur la seconde photo tout ce que tu voies c'est pour les enceintes.

Ton câble que tu tiens dans la main sert d'alimentation ?
Sur les ancienne chaîne le câble d'alimentation ne se retire rarement.

^______^ Donc grande question de l'utilité de se câble.

Math

[bernard]

j'ai l'impression que c'est plutôt une fiche femelle pour câble d'enceinte, fiche qui se trouve normalement sur l'enceinte
comment est l'autre bout du cable ? et que veux tu faire exactement ?

http://www.cdiscount.com/high-tech/acce ... 00929.html

[sha0]

Salut !

Marie-france a posé la question pour moi alors je te réponds. En fait, j'ai deux enceintes Pioneer que j'aimerais brancher sur cette chaine hi-fi. Et de ces deux enceintes partent (de l'intérieur) le cable que je vous ai montré. Et toutes les entrées disponibles sur la chaine sont sur la deuxième photo, il n'y en a pas d'autres.

Alors, faut peut-être que je les branche sur les entrées auxiliaires avec un adaptateur ? Qu'est-ce que t'en penses ?

[Marie-france]

En fait l'embout de la photo 1, est celui de derrière une des enceintes. Je dois normalement la relier à l'arrière de la chaîne (photo 2), si je veux du son. Mais j'ai égaré ce câble. Apparemment il faudrait une fiche mâle d'un côté pour l'embout et les fils à nus de l'autre côté pour le côté chaîne.
Ce que tu me mets en lien, ça marcherait, Bernard?

[Wandarnok]

Il faudrait que tu fasses une photo des enceintes, qu'on voit comment est le branchement dessus, le type de prises. Le type de connection quoi...

[Marie-france]

Derrière l'enceinte, il y a juste ce fil qui sort. Et on doit la brancher sur les plots rouges et noirs.

[Wandarnok]

Ce branchement n'est plus du tout la norme, même quand j'étais plus jeune , et passionné de hifi (toujours ), je ne l'ai jamais croisé.
C'est peut etre un modèle d'enceinte "proprietaire".
En tout cas je ne connais pas de cables qui fasse la transformation.
Faut soit compter sur un expert, soit faire les boutiques d'electronique sur le net.
Ou alors se procurer des enceintes "standard", occas, neuves ou autre si tu veux profiter de ta chaine.
Enfin, j'espere avoir bien compris et ne pas dire de betises...

[Mathieu79]

Perso Si le câble se branche sur les enceintes , et que donc après tu ne peux pas le relier a la chaîne à cause de l'embout.

Si c'est 2 fils dans l'embout je le coupe et je met les fils dans la partie rouge et noir. et normalement sa devrait marché.

Mahhh ^^ une idée.. en attendant la photo derrière l'enceinte.

[Wandarnok]

Perso Si le câble se branche sur les enceintes , et que donc après tu ne peux pas le relier a la chaîne à cause de l'embout.

Si c'est 2 fils dans l'embout je le coupe et je met les fils dans la partie rouge et noir. et normalement sa devrait marché.

Mahhh ^^ une idée.. en attendant la photo derrière l'enceinte.

Dénuder le cable oui mais faire gaffe a bien reperer les "+" et "-" car il se pourrait que les fils aient des couleurs quelquonques une fois dénudés.

[bernard]

oui dénuder et brancher sur les plots directement, normalement les fils d'enceintes sont différenciés, comme on le voit sur ta photo ( bande blanche sur un des fils ),
si les fils ne sont pas différenciés et que l'on branche en inversion de phase, un blanc sur le + un sur le- cela s'entend, le son est altéré, les hauts-parleurs étant décalés
rien de grave il suffit de rétablir la polarité

[Marie-france]

Eh bien merci beaucoup à tous.
Nous allons donc dénuder les fils arrières avec du fil noir et blanc que j'ai, et faire ces raccords.
Vous êtes supers

[Mathieu79]

Et ??? Y a du son ??? je dis ça je dis rien je passe au nouvelle.

[Marie-france]

Oui, excusez-moi. Ça y est, ça marche comme ça!
Encore merci pour vos conseils.

[Jeannick]


Bonjour le groupe

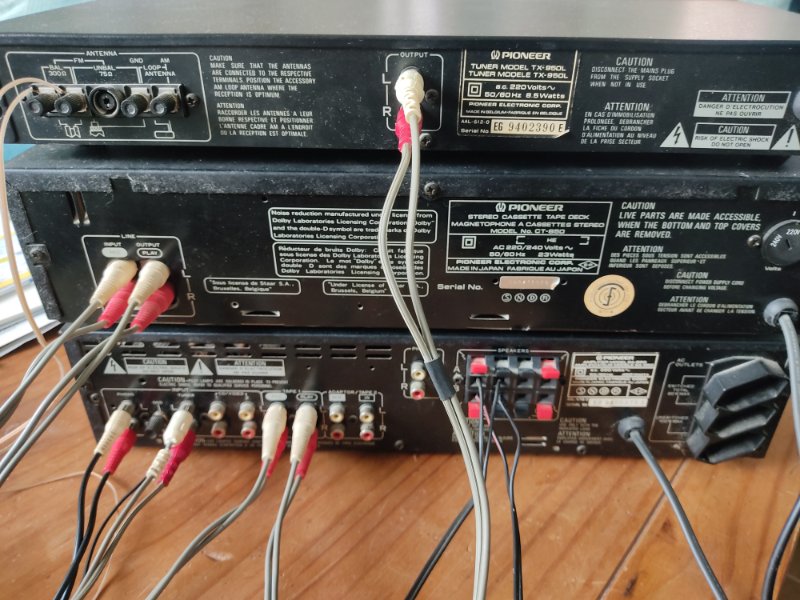

J'ai une chaîne hifi Pioneer TX 950l , je viens de déménager et malheureusement je n'ai pas pris de photos du branchement de la chaîne et me voilà en galère pour la brancher
Y aurait-il quelqu'un pour me guider
Merci

[Philippe Le French]

https://www.ebay.fr/itm/283568045551?ha ... SwMKVdQ-00
Hélas il faut débourser 7 balles, plus frais de port, et c'est au Royaume Uni (mais bien noté)

[floyer]

Di Tape/play est sur play (du lecteur cassette), Tape/record sur record, Tuner sur les sorties du tuner, etc, cela devrait être bon.

La photo est un peu floue, on ne vois pas les marquages.

Il peut y avoir un problème de faux contact aussi.

Cela ne marche pas du tout, ou juste à moitié ?

[Jeannick]

Quand je me le courant le lecteur cassettes tourne mais l ampli s allume pas
Quelle galère lol
